結構特點：
W系列液壓絞車由擺線液壓馬達、行星齒輪減速器、制動器等組成。采用螺紋連接鋼結構機架，配置梭閥，平衡閥等安全控制系統，其結構緊湊、占用空間小，它是用于船舶、碼頭和汽車等各種起重和牽引設備中。
W1.5技術參數
|
鋼絲繩層數 Rope Layer |
n |
1 |
2 |
3 |
4 |
|
拉力 Line Pull |
kgf |
1500 |
1370 |
1260 |
1170 |
|
繩速(流量45l/min) Roper Speed With 45l/min |
m/min |
30 |
34 |
37 |
41 |
|
繩容量 Rope Capacity Grooved Drum |
m |
12 |
26 |
40 |
55 |
|
提升壓力 Hoisting Pressure |
16 mpa |
|
最大泵流量 Max Pump Delivery |
50l/min |
|
馬達排量 Motor Displacement |
200cc/r |
|
傳動比 Gear Ratio |
1：5.8 |
|

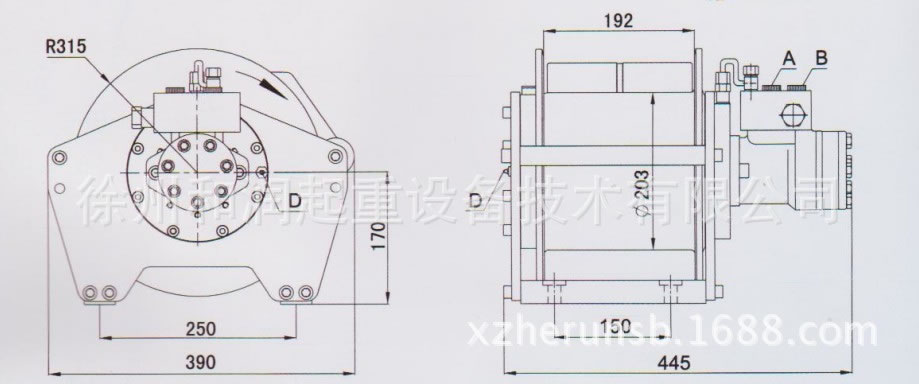

a油口為提升油口 |
m18x1.5 |
控油口p |
m10x1 |
建議鋼絲繩直徑 |
8mm |
|
b油口為下降油口 |
控油口d |
m10x1 |
重量（約） |
74kg |
注意事項：
-卷筒順時針?lè)较蛐D(zhuǎn)為提升（可按用戶要求）。為安全起見，卷筒至少保持纏有4圈鋼絲繩。
-絞車制動為多片盤式制動器，靜態制動扭矩580n.m，最大油背壓應小于5bar。
-絞車采用行星齒輪減速器，運轉平穩，結構緊湊合理，內部潤滑油用油脂潤滑。
-請使用8.8級以上的螺栓（m12以上）固定絞車。（提醒：目前設備不能用來載人）。
備注：可根據客戶要求定制產品 ，更多詳情請致電本公司！
